GE MDS EL-7052数传电台

GE MDS EL-7052数传电台简介

        GE MDS EL-7052数传电台是为点对多点SCADA专网及其他遥测、遥信、遥控系统设计的高性能、高可靠性、低价位的工业无线数传电台。工作频率220-240MHz。它有两款设计，不带外壳的集成板和带铸铝外壳的整机。集成板可以直接与PLC、RTU、电子流量测控装置或其他监测终端集成在一起。通过多个机构检测认证的GE MDS EL-7052数字电台广泛应用于工业自动化、油田数据采集、铁路无线通信、煤矿安全监控系统、管网监控、水文监测系统、污水处理监控等。

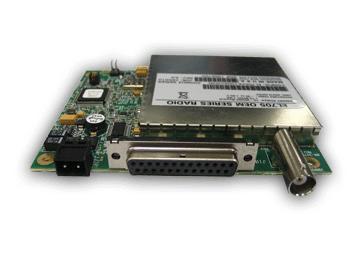

GE MDS EL-7052数传电台（模块）

GE MDS EL-7052数传电台（整机）

GE MDS EL-7052数传电台的特点

u       GE MDS产品线里性价比最高的数传电台

u       通过多个机构的检测认证

u       产品尺寸小便于OEM集成

u       9600bps的数据吞吐量

u       低功耗、远距离设计，具备休眠模式，可用太阳能电池供电

u       数据直接启动电台发射

u       尾噪声脉冲抑制

u       载波检测信号供载波碰撞检测使用

u       用手持编程器或GEMDSEL-7052电台设置软件进行参数设置

u       提供EL-7052单板电台或EL-7052整机电台

GEMDSEL-7052数传电台的技术参数

u       频率范围：220~240MHz

u       电台类型：单工/半双工

u       供电电源：额定13.8VDC, 10~30VDC

u       接收电流：75mA, 13.8VDC,2W

u       发射电流：480mA, 13.8VDC,2W

u       电路保护：1A自恢复保险,内置极性相反保护电流输入保护

u       数据接口：RS-232,DB-25 Female

u       端口速率：1.2k~38.4kbps

u       空中速率：9.6kbps

u       数据时延：<15ms

u       频率稳定度：1.5ppm, -30℃~+60℃

发射单元

u       频率设置：6.25KHz

u       调制方式：4级CPFSK

u       载波功率：2W(33dBm)可调

u       占空比：  50%(100%需附加散热器)

u       信道间隔：12.5kHz

u       邻道辐射：65dB

u       发射启动：数据直接启动,启动时间2ms

接收单元

u       类    型：双超外差式

u       辐射和杂波抑制：-70dB

u       灵敏度  ：-116dBm@12dB Sinad

u       数据性能：-108dBm@10-6BER

u       交调抑制：-70dB最小

u       邻道选择性：55dB

u       温度范围：-30℃~+60℃

u       湿度范围：0~95%非冷凝

u       重    量：单板电台0.13kg, 整机电台0.95kg

u       外形尺寸：单板电台110mm×19mm×95mm, 整机电台184mm×143mm×50mm

u       机壳材料：铸铝

 GE MDS EL-7052数传电台的主要应用领域

u       工业自动化

u       油田数据采集

u       铁路无线通信

u       煤矿安全监控系统

u       管网监控

u       水文监测系统

u       交通控制系统

u       石油生产过程自动化

u       天然气生产过程自动化

u       SCADA
